丝杆附件

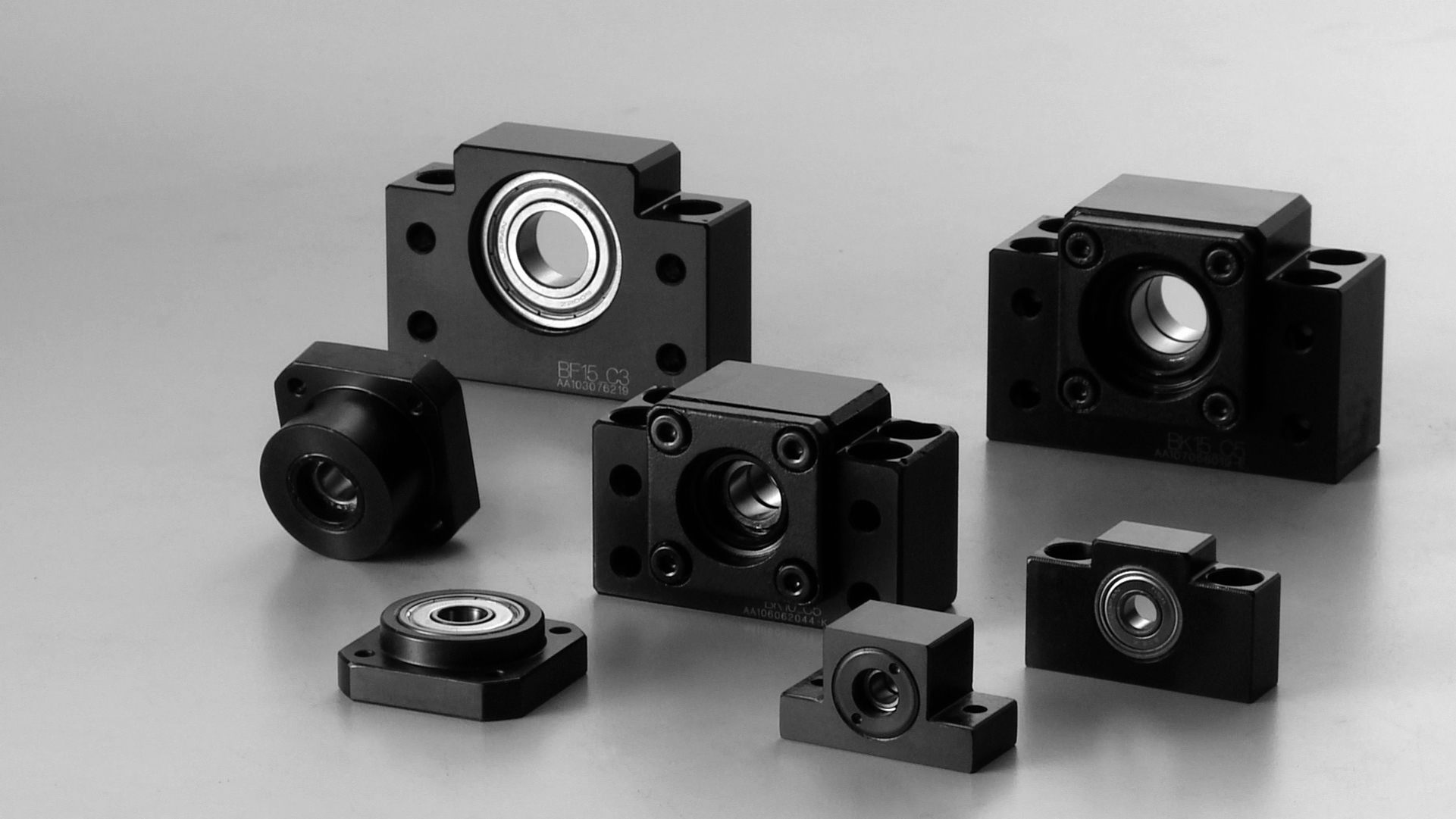

支撑座分8个系列:BK,BF,FK,FF,EK.EF


◎支撐座有8個型號,對標準滾珠螺桿庫存品的軸端、成品,預備了標準化的支撐座
EK、 EF、FK、FF型,對一般滾珠螺桿
預備了標準支撐座AK、AF、BK、BF型。
固定側裝有經預壓調整的JIS5級或P0級的角接觸滾珠軸承,可依選用螺桿等級做最符
合經濟的搭配。
高精度穩定的回轉性能。
◎支撐側使用深溝槽滾珠軸承。
◎支撐座EK、BK、FK和AK型的內部軸承含有適量的鋰皂基潤滑脂,用特殊密封。所以
這些型號能夠長期使用。

安裝程序

【安裝支撐座】

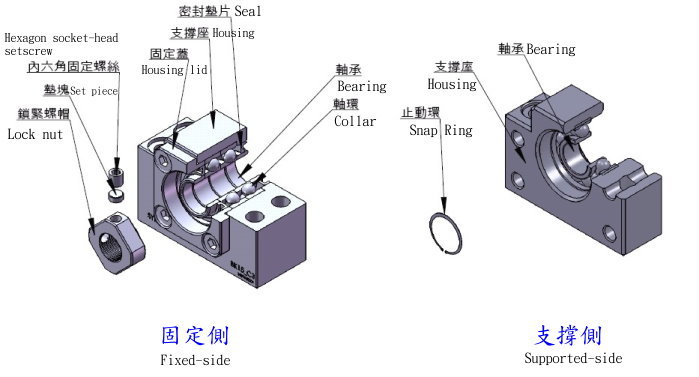

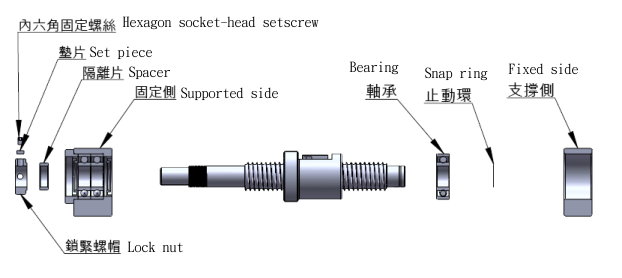

(1)將固定側安裝到螺桿上。
(2)將固定側插入,擰緊鎖緊螺帽,用墊塊和內六角固定螺栓將其固定。
(3)支撐側軸承用止動環固定到螺桿軸上,並裝入支撐側支撐座。

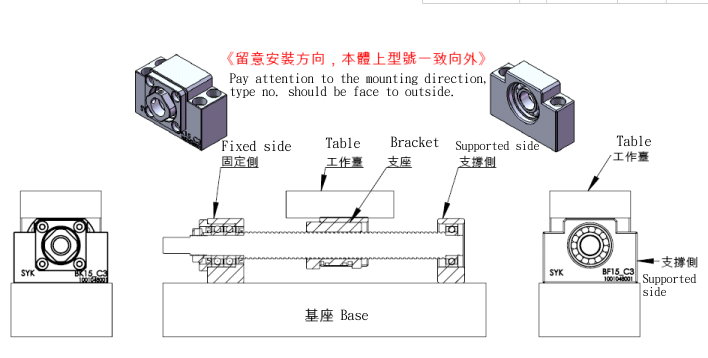

《留意安裝方向,如下圖示》

注1:請勿將支撐單元拆解。
注2:螺桿軸插入支撐單元時,注意請不要將油密封墊片的凸緣弄翻。
注3:用內六角固定螺栓壓緊墊塊時,為防止鬆弛請將內六角固定螺栓塗上粘結劑後再擰緊。
另外在嚴酷的條件下使用時,還必須採取措施防止其他零部件的鬆弛,詳細情況請與
上海顺禄聯繫。


【工作台程基座上的安裝】
(1)使用支座把滾珠螺杆螺帽安裝在工作台时,将螺帽插入支座并暂时拧紧。

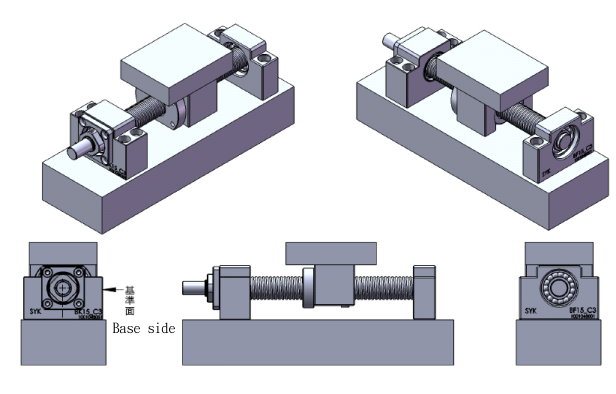

(2)将固定侧暂时拧紧到基座上。

这时,请将工作台靠近固定侧支撑单元并对基准轴中心,调整工作台使基能平滑移动。
◎以固定侧为基准时,请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。
◎以工作台为基准时,用薄墊片调整(角型支撑单元用)、或将螺帽外表面与安装部内面之间
留一定间隙(圆型支撑座用)进行调整。

(3)装工作台靠近固定侧支撑单元,并对准轴中心,使工作台往返数次,一直调整到螺帽整个行
程都能平滑运动,并暂时将支撑座拧紧在基座上。



【确认精度及完全拧紧支撑单元】

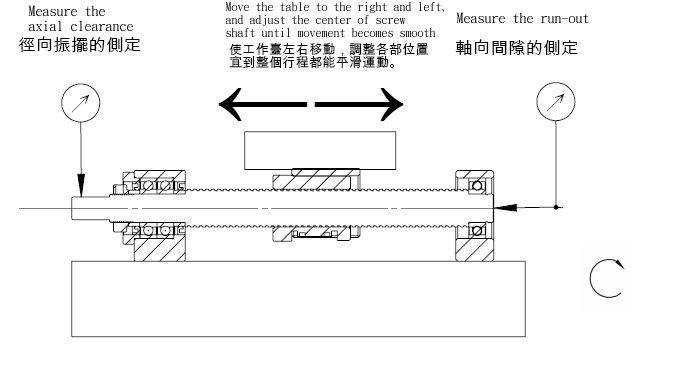

◎用千分表一边測试滚珠螺杆轴端的摆动及轴向间隙,一边按顺序完全拧紧滚珠螺杆的螺帽、
螺帽支座、固定側、支撑側。

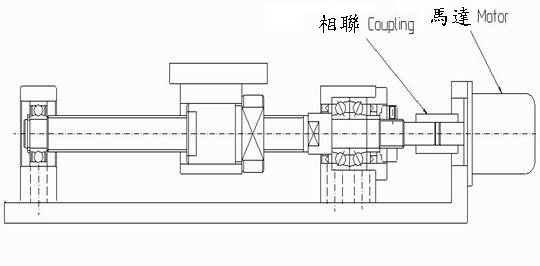

【与马达的连接】

(1).将马达支座安装到基座上。

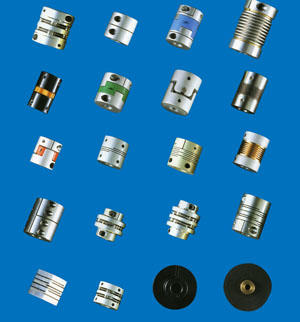

(2).用联轴器将马达与滚珠螺杆连接起來。(注意安装精度)

(3).请注意进行充分的试车运行。
